在前几期内容中，我们系统介绍了PHYNIX在汽车制造、电子制造、新能源重防腐、航空航天以及电镀通用工业等领域
的应用方案。今天，我们将聚焦于**造船与海上平台行业**——这个对涂层防腐性能要求极高、测量环境极其严苛的特
殊领域。
本文将深入解析PHYNIX涂层测厚仪在造船与海上平台行业中的核心应用场景：
- **船体钢结构涂层检测**
- **海上平台飞溅区厚浆涂层测量**
- **压载舱与封闭空间涂层检测**
- **焊缝与复杂结构区域测量**
一、造船与海上平台行业涂层检测概述
1.1 行业背景与挑战
造船与海上平台（钻井平台、风电安装平台等）长期处于**高盐雾、高湿度、强风浪**的海洋腐蚀环境中，涂层系统是
防止钢结构腐蚀的第一道防线。
**行业特点**：
特点 | 说明 |
钢结构体量巨大 | 大型船舶和平台的涂装面积可达数万至数十万平方米 |
涂层体系复杂 | 底漆+中间漆+面漆多层体系，总厚度可达300-1000μm |
腐蚀环境严酷 | 飞溅区、潮汐带、海水浸泡区腐蚀最为严重 |
检测环境恶劣 | 户外、高空、封闭舱室、潮湿环境 |
标准要求严格 | ISO 12944、NORSOK M-501、IMO PSPC等国际标准规范 |
数据追溯要求高 | 船级社（DNV、ABS、BV、CCS等）要求涂层检测数据可追溯 |
1.2 典型涂层体系
根据ISO 12944标准，海洋环境（C5-M腐蚀等级）的典型涂层体系：
```
喷砂处理后的钢结构基材（Sa2.5级，Rz 50-100μm）
↓
【环氧富锌底漆】—— 厚度：60-100μm（防腐、阴极保护）
↓
【环氧云铁中间漆】—— 厚度：150-250μm（屏蔽、增加厚度）
↓
【环氧/聚氨酯面漆】—— 厚度：80-120μm（耐候、耐化学品）
↓
━━━━━━━━━━━━━━━━━━━━━━
总涂层厚度：300-500μm（一般区域）
500-1000μm（飞溅区、压载舱）
1.3 PHYNIX在造船行业的应用优势
PHYNIX涂层测厚仪在造船与海上平台领域具备以下核心优势：
优势 | 说明 |
大量程探头 | FN3.5（0-3500μm）和F10（0-10mm）满足厚涂层测量需求 |
FN自动识别 | 钢铁基材自动识别，无需手动设置 |
碳化钨耐磨探头 | 适合粗糙喷砂表面的高频次测量，使用寿命极长 |
直角探头 | 解决压载舱、管道内壁等狭小空间测量难题 |
IP52防护 | 防尘防滴，适应户外和潮湿环境 |
数据存储与导出 | 2000-100000组数据存储，USB/蓝牙导出，满足船级社追溯要求 |
高温测量能力 | 可选150℃/300℃高温脚，满足热喷涂层测量 |
**应用领域**（据PHYNIX官方资料）：
- 造船业（Shipbuilding）
- 钢结构，汽车制造和造船
- 油漆车间、船舶、钢铁建筑
- 铸造行业
二、应用场景一：船体钢结构涂层检测
2.1 场景背景
船体外壳、甲板、上层建筑等钢结构是船舶防腐的重点区域，涂层厚度直接影响船舶的**防腐寿命**和**维修成本**。
**涂层体系**（根据ISO 12944 C5-M）：
涂层类型 | 厚度范围 | 功能 |
环氧富锌底漆 | 60-100μm | 阴极保护，防锈 |
环氧云铁中间漆 | 150-250μm | 屏蔽作用，增加总厚度 |
环氧/聚氨酯面漆 | 80-120μm | 耐候、耐化学品、美观 |
总厚度 | 300-500μm | — |
**测量挑战**：
挑战 | 具体表现 |
涂层较厚 | 总厚度300-500μm，需大量程探头 |
基材粗糙 | 喷砂表面Sa2.5级，Rz 50-100μm，影响精度 |
测量面积大 | 单船涂装面积可达数万平方米，检测效率要求高 |
户外环境 | 船坞露天作业，风吹日晒 |
数据追溯 | 船级社要求涂层检测数据可追溯 |
2.2 PHYNIX解决方案
**推荐配置**：Surfix SX-+ F1.5标准探头 / F3.5大量程探头
配置项 | 推荐型号 | 理由 |
主机 | Surfix SX | 可连接多种探头，2000组数据存储 |
标准探头 | F1.5 | 0-1500μm量程，满足一般区域测量 |
大量程探头 | F3.5 | 0-3500μm量程，满足厚涂层区域 |
校准方法 | 双箔校准 | 消除粗糙表面影响 |
数据管理 | USB导出至Excel | 满足船级社追溯要求 |
**核心优势**：PHYNIX探头配备碳化钨硬质合金耐磨测芯，在粗糙喷砂表面上具有极长的使用寿命。SURFIX SX系列可存储
多达2000个测量值，通过USB 2.0导出至Excel，方便数据管理和报告生成。
2.3 船体测量要点
**1. 基材确认与测量原理**
基材类型 | 测量原理 | 探头型号 | 说明 |
船用钢材（造船钢） | 磁感应法（F型） | F1.5 / F3.5 | 钢铁是铁磁性材料 |
**2. 粗糙表面双箔校准**
喷砂处理后的钢材表面粗糙度Rz可达50-100μm，会导致读数偏高。采用**双箔校准**消除影响：
步骤 | 操作 |
步骤1 | 准备两种不同厚度的校准箔片 |
步骤2 | 薄箔片厚度= 预期涂层厚度的 **0.5-0.9倍**（如150μm） |
步骤3 | 厚箔片厚度= 预期涂层厚度的 **1.1-1.5倍**（如350μm） |
步骤4 | 在**粗糙未涂层表面**（同材质）依次用两种箔片进行校准 |
**3. 船体测量点位规划**
测量区域 | 测量点数/100㎡ | 重点关注 |
船体外板（平底） | 15-20点 | 均匀分布 |
船体外板（舭部） | 20-25点 | 曲面区域，易腐蚀 |
船体外板（水线以上） | 15-20点 | 飞溅区，腐蚀严重 |
甲板 | 20-25点 | 经常踩踏，磨损风险 |
上层建筑 | 10-15点 | 外观要求高 |
焊缝区域 | 3-5点/米焊缝 | 重点关注 |
2.4 数据管理与报告生成
SURFIX SX系列支持通过USB 2.0连接电脑，使用PHYNIX.connect软件将测量数据直接导出至Excel，便于生成符合船级社要求的
检测报告。
**导出数据示例**：
测量点 | 位置 | 测量值(μm) | 日期时间 | 操作人员 |
1 | 船体外板-左舷1# | 385 | 2026-04-18 10:23 | 张三 |
2 | 船体外板-左舷2# | 392 | 2026-04-18 10:25 | 张三 |
3 | 船体外板-左舷3# | 378 | 2026-04-18 10:27 | 张三 |
平均值 | — | 385 | — | — |
三、应用场景二：海上平台飞溅区厚浆涂层测量
3.1 场景背景
海上平台（钻井平台、风电安装平台、生产平台）的**飞溅区**（海浪飞溅到的区域）是腐蚀最为严重的部位，涂层系统要求极高。
**典型涂层体系**（飞溅区）：
```
喷砂处理后的钢结构基材（Sa2.5级，Rz 50-100μm）
↓
【环氧富锌底漆】—— 厚度：100-150μm
↓
【环氧玻璃鳞片中间漆】—— 厚度：300-500μm（耐磨、抗冲击）
↓
【聚氨酯/环氧面漆】—— 厚度：100-150μm
↓
━━━━━━━━━━━━━━━━━━━━━━
总涂层厚度：500-800μm（飞溅区）
可达1000μm以上（特殊区域）
**测量挑战**：
挑战 | 具体表现 |
涂层极厚 | 飞溅区涂层厚度可达500-800μm，甚至1000μm以上 |
基材粗糙 | 喷砂表面粗糙度高，影响测量精度 |
高空作业 | 平台桩腿高达数十米，需高空测量 |
海上环境 | 高盐雾、高湿度，对仪器耐腐蚀性要求高 |
3.2 PHYNIX解决方案
**推荐配置**：Surfix SX + **F3.5大量程探头** / F10超大量程探头
配置项 | 推荐型号 | 理由 |
主机 | Surfix SX | 可连接大量程探头，2000组数据存储 |
大量程探头 | F3.5 | 测量范围0-3500μm，满足飞溅区厚涂层 |

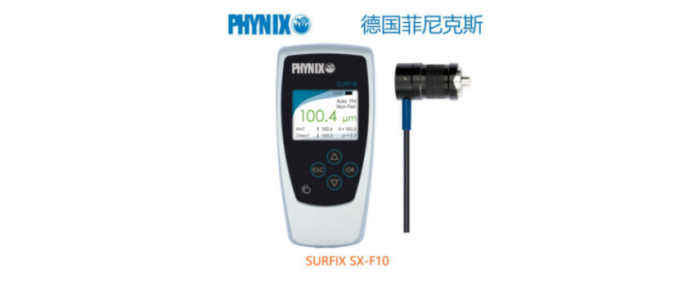

超大量程探头 | F10 | 测量范围0-10mm，用于极厚涂层区域 |
校准方法 | 双箔校准 | 消除粗糙表面影响 |
**核心优势**：PHYNIX提供测量范围达0-3500μm的F3.5探头和0-10mm的F10探头，完全满足飞溅区厚浆涂层的测量需求。
3.3 飞溅区测量要点
**1. 大量程探头选择**
探头型号 | 测量范围 | 适用场景 |
F3.5 | 0-3500μm | 飞溅区标准厚涂层（500-800μm） |
F10 | 0-10mm | 极厚涂层区域（>1000μm） |
**2. 高空测量安全注意事项**
- 使用安全带和防坠落设备
- 仪器配备腕带，防止跌落
- 建议使用EX系列（固定探头），操作更简便
**3. 海上环境防护**
防护措施 | 说明 |
IP52防护 | 防尘防滴，适应海上潮湿环境 |
定期清洁 | 测量后清洁探头和主机，防止盐雾腐蚀 |
电池管理 | 备用电池，避免现场断电 |
四、应用场景三：压载舱与封闭空间涂层检测
4.1 场景背景
压载舱是船舶和平台的**封闭空间**，用于装载海水以调节浮态。IMO（国际海事组织）的**PSPC标准**
（Performance Standard for Protective Coatings）对压载舱涂层有严格要求。
**PSPC标准要求**：
- 涂层类型：环氧树脂涂层
- 厚度要求：**320μm**（标称总干膜厚度）
- 检测要求：**90/10原则**（90%的测量点厚度≥标称值，10%可略低但≥0.9倍标称值）
**测量挑战**：
挑战 | 具体表现 |
空间封闭 | 压载舱空间狭小，通风不良，照明不足 |
结构复杂 | 加强筋、肋板、焊缝等复杂结构 |
曲面/深孔 | 部分区域探头难以触及 |
数据追溯严格 | PSPC要求每个舱室的涂层检测数据完整可追溯 |
4.2 PHYNIX解决方案
**推荐配置**：Surfix SX+ F1.5标准探头 + **F1.5R直角探头**
配置项 | 推荐型号 | 理由 |
主机 | Surfix SX | 2000组数据存储，USB导出 |
标准探头 | F1.5 | 平面区域测量 |
直角探头 | F1.5R / 1.5/90° | 解决狭小空间、加强筋内侧等盲区 |
数据管理 | USB导出至Excel | 满足PSPC数据追溯要求 |
**核心优势**：SURFIX SX系列可连接所有PHYNIX探头，包括直角探头，实现压载舱内复杂结构的全覆盖检测。
4.3 压载舱测量要点
**1. 直角探头解决盲区问题**
测量难点 | 直角探头解决方案 |
加强筋之间窄缝 | 探头直径仅8mm，可伸入窄缝 |
肋板内侧 | 90°直角设计，贴合边缘测量 |
深腔底部 | 探头长度170mm，可达深腔底部 |
**2. PSPC测量点位要求**
根据PSPC标准，压载舱涂层检测要求：
舱室面积 | 测量点数量 | 测量区域 |
≤100㎡ | 每5㎡测量5点 | 均匀分布 |
>100㎡ | 每10㎡测量5点 | 均匀分布 |
**3. 90/10原则判定**
判定条件 | 结论 |
90%测量点 ≥ 标称厚度（320μm） | 合格 |
90%测量点 ≥ 标称厚度，但10%测量点 < 320μm且 ≥ 288μm（0.9倍） | 合格 |
任何测量点< 288μm | 不合格 |
五、应用场景四：焊缝与复杂结构区域测量
5.1 场景背景
船舶和平台的**焊缝区域**是腐蚀的薄弱环节，涂层厚度控制至关重要。同时，**复杂结构区域**（如球扁钢、T型材、角钢等）
的测量也是难点。
**测量挑战**：
挑战 | 具体表现 |
焊缝凸起 | 焊缝区域不平整，探头难以垂直定位 |
边缘效应 | 靠近焊缝边缘测量，读数可能偏高 |
复杂截面 | 球扁钢、T型材等异形结构 |
狭窄空间 | 角钢内侧等区域 |
5.2 PHYNIX解决方案
**推荐配置**：Surfix SX-F1.5 + F1.5标准探头 + F1.5R直角探头
配置项 | 推荐型号 | 理由 |
标准探头 | F1.5 | 焊缝两侧平面区域 |
直角探头 | F1.5R | 狭窄区域、复杂截面 |
微型探头 | F0.5A | 微小测量区域 |
5.3 焊缝测量要点
**1. 焊缝测量点位**
测量位置 | 测量点数 | 注意事项 |
焊缝中心 | 不测量 | 焊缝凸起，测量困难 |
焊缝两侧（距焊缝边缘≥5mm） | 2-3点/侧 | 重点关注区域 |
焊缝交叉点 | 3-4点 | 应力集中区域 |
**2. 边缘效应避让**
测量位置 | 最小避让距离 | 说明 |
距焊缝边缘 | ≥5mm | 避免边缘效应影响 |
距板边 | ≥5mm | 避免边缘效应影响 |
六、造船与海上平台行业应用总结
6.1 PHYNIX行业推荐配置总览
应用场景 | 推荐主机 | 推荐探头 | 关键配置 | 典型厚度 |
船体外板涂层 | Surfix SX | F1.5 / F3.5 | 双箔校准，2000组存储 | 300-500μm |
海上平台飞溅区 | Surfix SX | F3.5 / F10 | 大量程探头 | 500-800μm / >1000μm |
压载舱（PSPC） | Surfix SX | F1.5 + F1.5R直角探头 | 直角探头解决盲区 | ≥320μm |
焊缝区域 | Surfix SX | F1.5 + F1.5R | 边缘避让 | 同母材 |
热喷涂涂层 | Surfix SX | F1.5 + 高温脚 | 高温测量（300℃） | 100-300μm |
6.2 行业标准符合性
标准 | 内容 | PHYNIX符合性 |
ISO 12944 | 钢结构防腐涂层标准 | 精度和量程满足要求 |
IMO PSPC | 压载舱涂层性能标准 | 90/10原则，数据可追溯 |
NORSOK M-501 | 海上平台涂层标准 | 满足飞溅区厚涂层测量 |
ASTM D7091 | 非磁性涂层厚度测量标准 | 符合 |
6.3 行业测量要点速查
测量要点 | 说明 |
基材确认 | 船用钢材为铁磁性材料，使用磁感应法（F型） |
粗糙表面 | 使用**双箔校准**消除粗糙度影响 |
厚涂层测量 | 使用F3.5（0-3500μm）或F10（0-10mm）大量程探头 |
狭小空间 | 使用**直角探头**（1.5/90°、F1.5R） |
焊缝区域 | 测量点距离焊缝边缘≥5mm，避开边缘效应 |
PSPC要求 | 90%测量点 ≥ 320μm，数据可追溯 |
数据管理 | USB导出至Excel，满足船级社要求 |
6.4 PHYNIX造船与海上平台行业核心优势
优势 | 说明 |
大量程探头 | F3.5（0-3500μm）和F10（0-10mm）满足厚涂层需求 |
碳化钨耐磨探头 | 适合粗糙喷砂表面，使用寿命极长 |
直角探头 | 解决压载舱、加强筋内侧等狭小空间测量难题 |
双箔校准 | 消除粗糙表面对测量精度的影响 |
FN自动识别 | 钢铁基材自动识别，无需手动设置 |
数据存储与导出 | 1000组存储，USB导出至Excel，满足船级社追溯要求 |
IP52防护 | 防尘防滴，适应户外和潮湿环境 |
高温测量 | 可选300℃高温脚，满足热喷涂涂层测量 |
七、相关产品规格速查

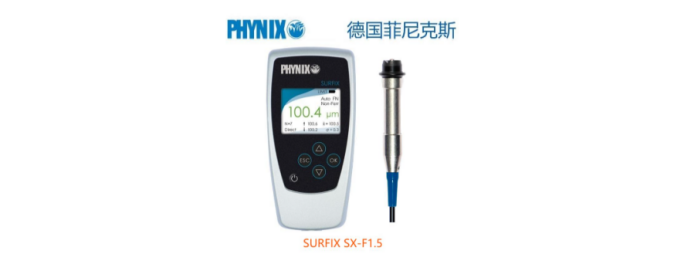

### Surfix SX-F1.5 核心参数
参数 | 规格 |
测量原理 | 磁感应法（F型） |
测量范围 | 0-1500μm（可配大量程探头扩展） |
精度 | ±(1μm+1%读数) |
分辨率 | 0.1μm或<读数的0.2% |
探头 | F1.5（可拔插更换） |
数据存储 | 1000个测量值 |
数据传输 | USB 2.0 + PHYNIX.connect软件 |
显示屏 | 高分辨率彩色图形显示屏，含中文 |
统计功能 | 测量值、平均值、标准偏差、最小值、最大值 |
防护等级 | IP52 |
工作温度 | 0-60℃ |
符合标准 | ISO, ASTM, DIN等 |
### F3.5大量程探头参数
参数 | 规格 |
测量原理 | 磁感应法（F型） |
测量范围 | 0-3500μm |
精度（箔校准） | ±(2.0μm+1%读数) |
探头尺寸 | Ø25mm × 47mm |
适用场景 | 飞溅区厚涂层、重防腐涂层 |

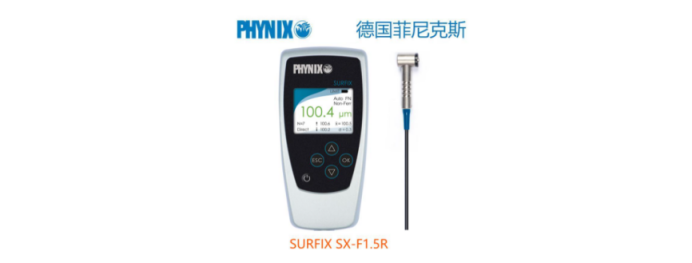

### F1.5R直角探头参数
参数 | 规格 |
测量原理 | 磁感应法（F型） |
测量范围 | 0-1500μm |
精度 | ±(1μm+1%读数) |
探头尺寸 | 矩形，适合狭小空间 |
适用场景 | 压载舱加强筋内侧、角钢内侧、复杂截面 |
