在前几期内容中，我们系统介绍了PHYNIX在汽车制造、电子制造、新能源与重防腐行业的应用方案。今天，我们将聚焦

**航空航天与高端制造行业**——这个对测量精度、数据追溯、可靠性要求最高的领域。

本文将深入解析PHYNIX涂层测厚仪在航空航天与高端制造中的三个核心应用场景：

- **飞机蒙皮涂层检测**（高精度+数据追溯）

- **发动机叶片高温涂层测量**

- **复合材料表面涂层测量**

一、航空航天与高端制造行业涂层检测概述

1.1 行业背景与挑战

航空航天领域对涂层的均匀性、致密性、附着力要求极高，涂层厚度直接影响飞行器的**气动性能、防腐能力、隐身性能**

和**适航合规性**。

**行业特点与挑战**：

1.2 PHYNIX在航空航天行业的应用优势

PHYNIX涂层测厚仪在航空航天领域具备以下核心优势：

二、应用场景一：飞机蒙皮涂层检测（高精度+数据追溯）

2.1 场景背景

飞机蒙皮是飞机的外壳结构，其涂层系统不仅影响**气动性能**和**外观**，更是**防腐**和**隐身**（军用）的关键。

**典型涂层体系（民用飞机）**：

铝合金/复合材料蒙皮基材

   ↓

【预处理/阳极氧化/阿洛丁】—— 厚度：1-5μm

   ↓

【环氧底漆（防腐/附着力）】—— 厚度：20-30μm

   ↓

【聚氨酯面漆/清漆（外观/耐候）】—— 厚度：40-60μm

   ↓

━━━━━━━━━━━━━━━━━━━━━━

总涂层厚度：60-95μm

**典型涂层体系（军用飞机/隐身涂层）**：

铝合金/复合材料蒙皮基材

   ↓

【吸波结构层】—— 厚度：100-500μm

   ↓

【吸波涂层】—— 厚度：100-300μm

   ↓

【雷达罩涂层（透波）】—— 厚度：50-150μm

   ↓

━━━━━━━━━━━━━━━━━━━━━━

总涂层厚度：250-950μm

**测量挑战**：

2.2 PHYNIX解决方案

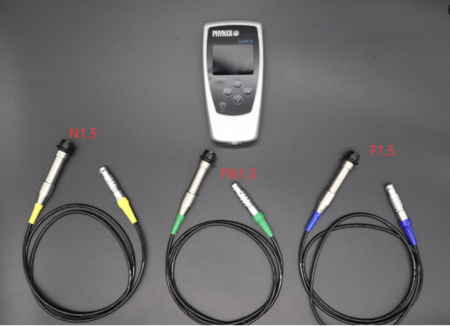

**推荐配置**：Surfix Pro X-FN + FN1.5探头 + N0.5A微型探头（用于边缘区域）

**核心优势**：Pro X系列支持**100,000个测量值存储**、**蓝牙4.0无线传输**、**高级统计功能（CPK/SPC/趋势图）**，完全

满足航空航天行业对数据追溯和质量过程控制的要求。

2.3 飞机蒙皮测量要点

**1. 基材识别与测量原理**

**2. 薄涂层高精度测量**

飞机蒙皮涂层厚度仅60-95μm，建议：

- 使用**零校准**提高薄涂层精度

- 可选用**FN0.2高精度探头**（0-200μm，精度±0.7μm+1%）

- 同一测量点测3-5次取平均值

- 测量前清洁表面，避免灰尘影响

**3. 曲面测量误差处理**

飞机蒙皮表面多为曲面，需注意：

**4. 碳化钨探头保护蒙皮**

PHYNIX探头配备**碳化钨硬质合金耐磨测芯**，表面光滑，在反复测量中不会划伤昂贵的蒙皮材料。

2.4 适航数据追溯方案

**适航法规要求**：

**PHYNIX Pro X系列数据追溯方案**：

2.5 飞机蒙皮测量点位规划

2.6 实际应用案例

**案例背景**：某飞机制造商需要对新型客机的铝合金蒙皮涂层进行100%厚度检测，涂层体系为“环氧底漆+聚氨酯面漆”，总厚度

要求70-90μm，蒙皮表面为曲面结构，适航法规要求数据可追溯。

**方案**：采用**Surfix Pro X-FN**主机配FN1.5探头。在曲面边缘的未涂层区域进行零校准，消除曲面影响。Pro X系列支持100,000

组数据存储和蓝牙传输，测量数据实时传输至电脑，自动生成符合适航要求的检测报告。

**效果**：建立了完整的涂层厚度数据库，曲面测量误差从+4μm降低至±1μm，检测报告自动生成，为飞机维护和大修提供了可靠

的数据支持，满足FAA适航追溯要求。

三、应用场景二：发动机叶片高温涂层测量

3.1 场景背景

航空发动机叶片工作在**极端高温**环境中（涡轮前温度可达1500-1700℃），表面涂覆**热障涂层（TBC，Thermal Barrier Coating）

** 以保护基材。

**典型涂层体系**：

镍基高温合金叶片基材

   ↓

【粘结层（MCrAlY）】—— 厚度：100-200μm

   ↓

【陶瓷面层（YSZ，氧化钇稳定氧化锆）】—— 厚度：150-300μm

   ↓

━━━━━━━━━━━━━━━━━━━━━━

总涂层厚度：250-500μm

**测量挑战**：

3.2 PHYNIX解决方案

**推荐配置**：Surfix SX-FN + FN3.5探头 + **高温脚（300℃）**

**核心优势**：PHYNIX提供**高温脚**配件，可在–15℃至**300℃**的高温表面进行测量，是航空发动机叶片热障涂层检测的

理想方案。

3.3 高温测量技术详解

**高温脚参数**：

**高温测量操作要点**：

3.4 发动机叶片测量要点

**1. 测量原理确认**

**2. 叶片测量点位规划**

**3. 高温测量注意事项**

- 使用**高温脚**配件，确保探头不直接接触高温表面

- 测量间隔5秒，让探头冷却

- 测量范围限制在0-1000μm内，确保精度

- 测量后立即清洁探头，防止高温残留物腐蚀

3.5 实际应用案例

**案例背景**：某航空发动机维修厂需要对大修后的涡轮叶片热障涂层（TBC）进行厚度检测，涂层厚度要求200-300μm，叶片

刚从喷涂线出来，表面温度约200℃。

**方案**：采用SX-FN主机配FN1.5探头（标准量程）和**300℃高温脚**。高温脚螺纹连接至探头，可在200℃表面直接测量。

每次测量后间隔5秒让探头冷却，确保测量稳定。

**效果**：实现了热态叶片的快速、精准测量，无需等待叶片冷却，维修效率提升40%，数据满足适航追溯要求。

四、应用场景三：复合材料表面涂层测量

4.1 场景背景

复合材料（碳纤维增强复合材料CFRP、玻璃纤维增强复合材料GFRP）在航空航天领域应用日益广泛，如**波音787、空客A350**

的机身、机翼大量采用复合材料。

**典型涂层体系**：

碳纤维/玻璃纤维复合材料基材

   ↓

【表面处理/打磨】

   ↓

【导电底漆（防雷击/电磁屏蔽）】—— 厚度：20-50μm

   ↓

【环氧底漆（防腐/附着力）】—— 厚度：30-50μm

   ↓

【聚氨酯面漆（外观/耐候）】—— 厚度：50-80μm

   ↓

━━━━━━━━━━━━━━━━━━━━━━

总涂层厚度：100-180μm

```

**测量挑战**：

| 挑战 | 具体表现 |

|------|----------|

| **基材不导电/导电性差** | 碳纤维复合材料导电性差，玻璃纤维不导电，传统电涡流法受限 |

| **基材非磁性** | 复合材料无磁性，磁感应法无法使用 |

| **涂层极薄** | 总厚度100-180μm，需要较高精度 |

| **基材表面粗糙** | 复合材料表面可能存在纹理，影响测量 |

| **基材厚度薄** | 复合材料层压板较薄，可能影响测量精度 |

4.2 PHYNIX解决方案

**方案一：碳纤维复合材料（具有一定导电性）**

**方案二：玻璃纤维复合材料（不导电）**

**重要提示**：对于完全绝缘的基材（如玻璃纤维、纯塑料），电涡流法和磁感应法均无法使用，需要采用**超声波测厚法**。

PHYNIX DC-2000C超声波测厚仪可从单侧测量金属、塑料等材料的壁厚。

4.3 碳纤维复合材料测量要点

**1. 测量原理说明**

碳纤维复合材料具有**微弱导电性**（取决于碳纤维含量和铺层方向），因此**电涡流法（N型）** 在特定条件下可以使用：

**2. 校准方法**

由于碳纤维复合材料的导电性与金属差异较大，**必须在同种复合材料基材上进行校准**：

**3. 测量点位规划**

4.4 实际应用案例

**案例背景**：某航空制造商需要对碳纤维复合材料（CFRP）机翼蒙皮的导电底漆+面漆涂层进行厚度检测，涂层总厚度要求

100-150μm，基材为高碳纤维含量CFRP。

**方案**：采用SX-N1.5主机配N1.5探头，利用碳纤维的微弱导电性进行电涡流测量。在未涂层的CFRP表面进行零校准，消除

基材导电性差异影响。

**效果**：实现了碳纤维复合材料表面涂层的无损检测，测量精度满足±2μm要求，为复合材料部件的涂层质量控制提供了可靠

手段。

五、航空航天与高端制造行业应用总结

5.1 PHYNIX行业推荐配置总览

5.2 航空航天测量要点速查

5.3 航空航天专用配置对比

5.4 PHYNIX航空航天行业核心优势

六、相关产品规格速查

Surfix Pro X 核心参数

高温脚（300℃）参数

N0.5A微型探头参数

下一期预告

下一篇我们将带来**PHYNIX在电镀与通用工业行业的深度应用案例**，包括：

- 汽车紧固件电镀层检测（F0.5A微型探头）

- 五金件镀锌层测量

- 塑料基材涂层测量的特殊考虑

敬请关注！
